asus prime b560ma micoratx ddr4 motherboard intel chipset

asus prime b560ma micoratx ddr4 motherboard intel chipset

مادربرد

کد محصول:psc-23688

استعلام از فروشگاه

توضیحات محصول مشخصات

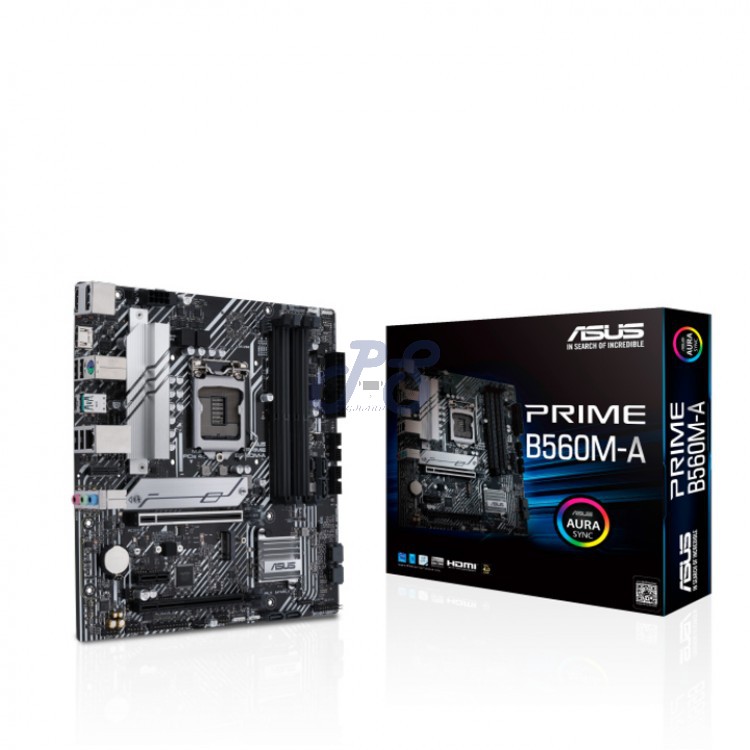

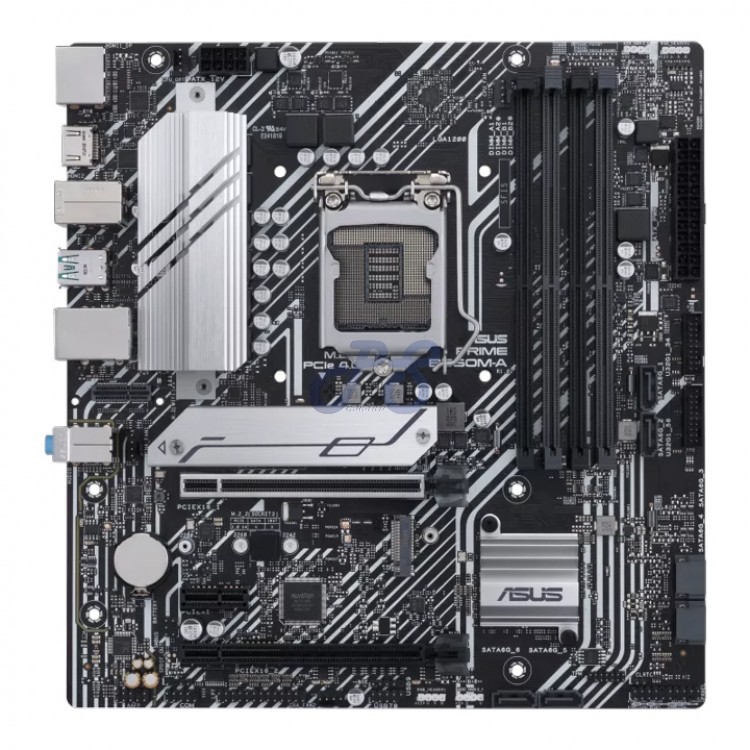

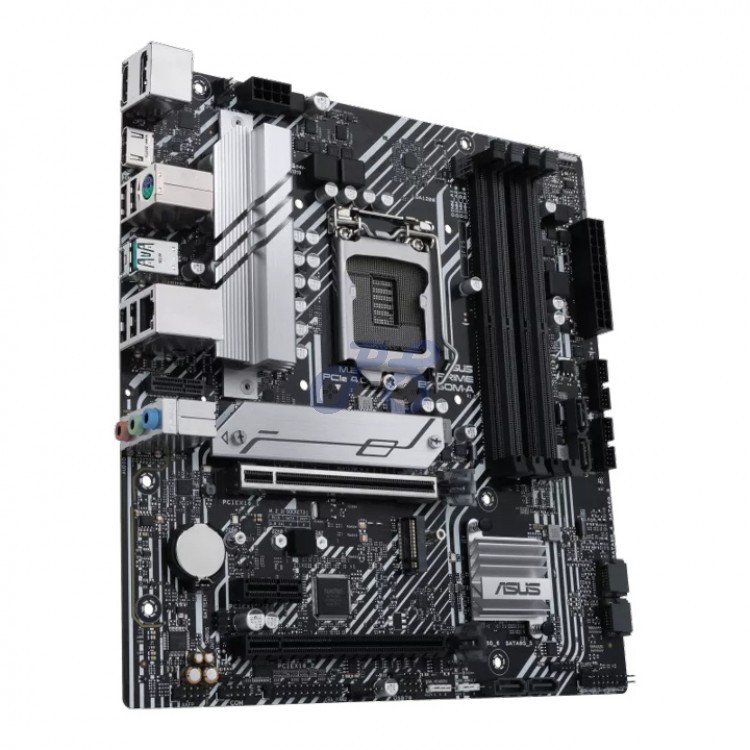

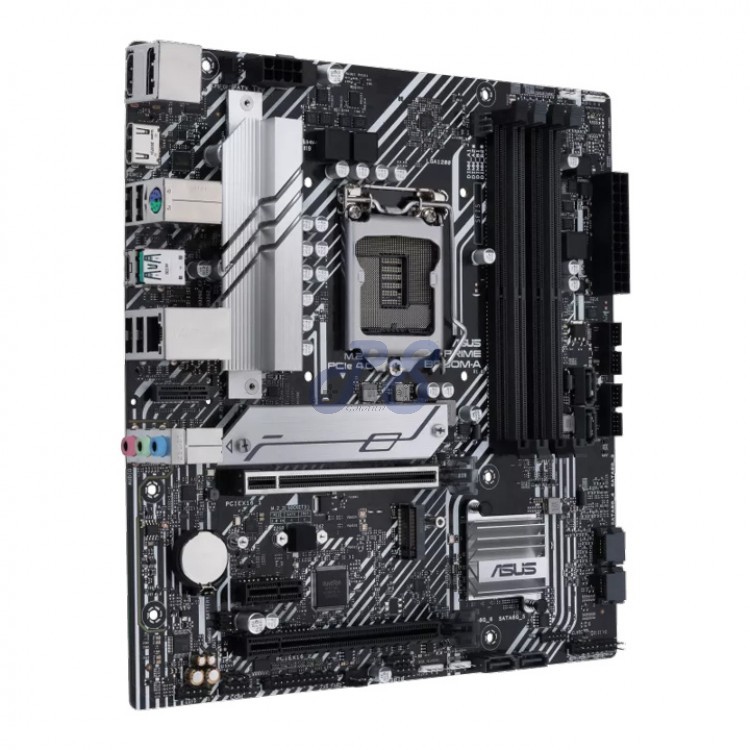

این‌بار در فروشگاه پی‌اس پرو، مادربوردهای سری Prime از برند مشهور ایسوس را به شما معرفی خواهیم کرد. مادربرد پیش روی ما، مادربرد Asus Prime B560M-A بوده که از چیپست Intel® B560 و سوکت LGA 1200 اینتل بهره می‌برد و در فرم mATX تولید شده است. این مادربرد دارای رابط PCI-E 4.0 به اضافه دو اسلات M.2 و هشت power stage است. برای کسانی که به داشتن اتصالی مطمئن از اینترنت فکر می‌کنند باید بگوییم که یک پورت Intel® 1 Gb برای این مادربرد تعبیه شده و همچنین برای دریافت تصاویر با بهترین کیفیت شاهد حضور پورت‌های DisplayPort، دو پورت HDMI و برای انتقال داده و اتصال لوازم جانبی به مادربرد شاهد وجود یک پورت USB 3.2 Gen 2 Type-C در پنل پشتی هستیم. در محصول پیش روی ما یک اسلات V-M.2 Key E برای اتصال به شبکه از طریق Wi-Fi در نظر گرفته شده و در نهایت، برای کاربرانی که به دنبال تنظیم نورپردازی سیستم خود به صورت هماهنگ هستند نیز باید بگوییم که فناوری‌های اختصاصی ایسوس یعنی Aura Sync و RGB قابل آدرس‌دهی در کنار کاربران حرفه‌ای خواهند بود. همراه ما در فروشگاه PS Pro بمانید تا در ادامه به شکل تخصصی به ویژگی‌ها و مشخصات فنی این مادربرد شگفت‌انگیز بپردازیم.نگاهی دقیق به مشخصات فنی مادربرد ASUS Prime B560M-Aبرخورداری مادربرد از سوکت پردازنده جدید اینتل: با سوکت اینتل LGA 1200 می‌توانید پردازنده نسل یازدهم اینتل خود را به راحتی به این مادربرد جذاب متصل نمایید.ارائه راهکارهای بهبودیافته برای انتقال برق به اجزای مادربرد: با تعبیه هشت Power Stage به اضافه گلوگیر (Choke) های آلیاژی و البته خازن‌های بادوام، می‌توانید یک تجربه امن و پایدار را از انتقال برق به مادربرد خود و اجزای حیاتی آن داشته باشید.خنک‌کنندگی جامع و کامل: به لطف هیت سینک‌های VRM قوی‌تر، flexible M.2 و PCH در کنار هدرهای فن هیبرید و البته استفاده از ابزار +Fan Xpert 2 کنترلی دقیق روی وضعیت کولینگ سیستم خود داشته باشید.اورکلاک حافظه سیستم: با پشتیبانی این مادربرد از قابلیت اورکلاک حافظه سیستم، خواهید توانست تا فرکانس Memory خود را به بالاتر از 5000 MHz برسانید.نوآوری جذابی به نام ASUS Optimem II: برای دریافت پایدارترین و مطمئن‌ترین عملکرد از حافظه سیستم خود می‌توانید از این نوآوری جذاب استفاده کرده تا شاهد کاهش چشمگیر نویز سیگنال و حفظ یکپارچگی سیگنال باشید.برخورداری مادربرد از اتصالات مدرن و فوق‌سریع: با سازگاری این مادربرد با رابط PCI-E 4.0، پورت اترنت Intel® 1 Gb، برخورداری مادربرد از پورت USB 3.2 Gen 2 (Type-A و Type-C®) در قسمت پشتی و اسلات V-M.2 Key E برای دریافت مطمئن‌ترین و بهترین اتصال به وای‌فای، نهایت لذت را از اوج سرعت در اتصالات مختلف ببرید.چرا مادربردهای ایسوس سری Prime می‌توانند انتخابی مطمئن برای تمام کاربران حرفه‌ای باشند؟مادربرد Asus Prime B560M-A با برخورداری از یک طراحی ماهرانه، اجازه می‌دهد تا از پتانسیل نسل دهم و یازدهم پردازنده‌های Intel Core بهره ببرید. به طور کلی، مادربردهای سری Prime با پشتیبانی از یک Power Design قدرتمند، ارائّه راه‌ حل‌های جامع خنک‌کننده و گزینه‌های تنظیم خودکار شاخص‌های مختلف سیستم، گزینه‌های نرم‌افزاری متعددی را برای تنظیم عملکرد کلی سیستم در تمامی حالت‌های مختلف ارائه می‌دهند. مادربرد Asus Prime B560M-A با طراحی ظاهری خود که متشکل از ترکیب رنگ سیاه و سفید و البته پلاک فلزی و کاور PCB، یک ساختار جذاب و آینده‌نگرانه را برای تمام کاربران فراهم می‌سازد.عملکرد سیستم را به دلخواه خود تنظیم کنید!کنترل‌های جامع و دقیق، اساس و پایه سری ASUS Prime را تشکیل می‌دهند. مادربرد Prime B560 با برخورداری از ابزارهای انعطاف‌پذیر اجازه می‌دهد تا هر جنبه‌ای از سیستم خود را آن‌طور که در نظر دارید تنظیم نمایید. با ایجاد تغییر و تحول در تنظیمات عملکرد سیستم، شرایط را برای انجام کارهای خود و دریافت بالاترین راندمان ممکن به خوبی بهینه‌سازی کنید. اما چه گزینه‌هایی برای بهبود عملکرد سیستم تعبیه شده‌اند؟کنترل هوشمندEPU (Energy Proccesing Unit)با استفاده از گزینه EPU که اختصاصی مادربردهای سری پرایم از برند ایسوس است خواهید توانست تا انرژی ورودی به سیستم خود را به شکل بهینه و بدون هدررفت، مدیریت کنید. گزینه EPU مصرف انرژی را به طور خاص در سیستم شما بهینه کرده و صرفه‌جویی در مصرف برق را تا جای ممکن بدون ایجاد کمبود انرژی در اجزای حیاتی مادربرد اعمال می‌کند.+Fan Expert 2برای کنترل همه‌جانبه روی عملکرد فن‌های سیستم خود و بهینه‌سازی می‌توانید از ابزار اختصاصی ایسوس یعنی +Fan Expert 2 استفاده کنید. این ابزار دارای گزینه‌ مهمی به نام Auto-Tuning Mode بوده که تنها با یک کلیک اجازه می‌دهد تا تمام پارامترهای مهم فن‌های سیستم را بهینه‌سازی کنید.Digi+ VRM Controlبا استفاده از ماژول تنظیم‌کننده ولتاژ خواهید توانست تا به صورت همزمان روی افت ولتاژ، تغییر خودکار فرکانس سیستم و تنظیمات کارایی Power کنترل دقیقی داشته باشید. همچنین با استفاده از این ماژول خواهید توانست تا CPU خود را برای داشتن نهایت عملکرد و پایداری کامل تنظیم کنید.UEFI Biosبرند ایسوس با UEFI Bios اختصاصی، تمام مواردی که برای پیکربندی، تنظیم و بهینه‌سازی سیستم خود نیاز دارید را به شما ارائه می‌دهد. استفاده از این گزینه‌ها برای کاربران مبتدی و غیرحرفه‌ای بسیار ساده و قابل فهم بوده و در عین حال، جزییات جذاب و مهمی را به کاربران حرفه‌ای ارائه می‌دهد. در UEFI Bios مادربردهای سری پرایم از برند ایسوس، دو حالت کاربردی وجود دارد که در ادامه به جزییات هر کدام خواهیم پرداخت.حالت Advanced (یا Advanced Mode)با انتخاب حالت پیشرفته یا همان Advaned Mode از طریق UEFI خواهید توانست تا دسترسی کاملی به تمام گزینه‌های حرفه‌ای برای تنظیم دقیق مادربرد خود داشته باشید. در این حالت یک گزینه جستجوی داخلی وجود داشته که پیدا کردن پارامترها و گزینه‌های مورد نظر کاربر را آسان می‌سازد و همچنین به لطف عملگرهای پیشرفته می‌توانید تنظیماتی دقیق و هوشمندانه را برای دریافت بهترین عملکرد فنی پیاده‌سازی کنید.در این حالت با قابلیت جستجوی داخلی، سریع‌تر از همیشه به گزینه‌های مورد نظر خود دسترسی پیدا خواهید کرد و با بهره بردن از پروفایل کاربری ایسوس (ASUS User Profile) می‌توانید تنظیمات اعمال شده و پیکربندی‌های مورد نظر خود در Bios را با سایر دوستان نیز به اشتراک بگذارید.حالت EZ (یا EZ Mode)با انتخاب حالت EZ در تنظیم پارامترهای مادربرد، تنها به تنظیمات و گزینه‌های حیاتی و مهم (در کنار دستیار راهنما) دسترسی خواهید داشت و فقط با یک کلیک ساده، خواهید توانست تا سیستم را بدون معطلی، راه‌اندازی نمایید. این حالت از کنترل گرافیکی بصری فن بهره برده که اجازه می‌دهد تا با کشیدن منحنی‌های فن‌ها، عملکرد آن‌ها را مطابق با میل خود تغییر دهید. همچنین به لطف گزینه EZ XMP تنها با یک کلیک می‌توانید عملکرد DRAM را بهبود ببخشید.با مادربردهای سری پرایم از برند Asus، سیستم خود را تا مغز استخوان خنک کنید!مادربرد Asus Prime B560M-A با برخوردار بودن از چندین هیت سینک داخلی و مجموعه‌ای از هدرهای فن هیبریدی، به کاربر این اطمینان را می‌دهد که می‌تواند سیستم خود را تحت سنگین‌ترین بارهای کاری و پردازشی، خنک نگه دارد.هیت سینک M.2هیت سینک اسلات M.2 می‌تواند به صورت همزمان، دو اسلات M.2 را پشتیبان کرده و از کاهش عملکرد و سرعت SSD ها (throttling) که در حین ذخیره‌سازی داده‌ها رخ دهد جلوگیری می‌کند.هیت سینک VRM و پدهای حرارتیهیت سینک بزرگ‌تر VRM و پد حرارتی به خوبی، حرارت منتقل شده از MOSFET و گلوگیر (Choke) ها به اجزای حیاتی سیستم خنثی کرده و برای خنک‌کنندگی بهتر بهبود می‌بخشند.نکته: در مادربردهای سری Prime از برند ایسوس (به ویژه سری B560) می‌توان از کنترل‌های جامع خنک‌کنندگی استفاده نمود که این کنترل‌ها از طریق ابزار +Fan Expert 2 یا Bios UEFI قابل تنظیم و در دسترس هستند.سری پرایم از مادربردهای ایسوس، انعطاف‌پذیرتر و بهینه‌تر از همیشه!سری Prime B560 به خوبی برای مدیریت هسته‌های اضافی و پهنای باند افزایش‌یافته پردازنده‌های نسل یازدهم اینتل بهینه شده‌اند. مادربردهای این سری از تمام اصول اولیه برای افزایش بهره‌وری در عملکرد فنی روزانه برخوردار بوده و می‌توانند سیستم شما را از یک قدرت پایدار، خنک‌کنندگی بی‌نظیر و گزینه‌های متعدد کاربردی برای انتقال داده بهره‌مند سازند.حافظهدر جدیدترین مادربردهای تولید شده از برند ایسوس، اصلاحات فنی مهمی در مسیریابی ردیابی مادربرد (motherboard's trace routing) صورت گرفته تا دسترسی پردازنده‌های نسل جدید اینتل به پهنای باند نامحدود به خوبی فراهم شود. به لطف فناوری ASUS OptiMem II با دقت، مسیرهای انتقال سیگنال حافظه را در لایه‌های مختلف PCB ذخیره کرده تا تعداد حفره‌های موجود در مسیر انتقال سیگنال‌ها کاهش پیدا کرده و همزمان با اضافه کردن مناطق محافظتی جدید شاهد کاهش قابل توجه نویز میان سیگنال‌های حافظه هستیم.از جمله مزایای استفاده از فناوری ASUS OptiMem II می‌توان به بهبود پایداری در عملکرد حافظه و سازگاری آن با سایر اجزای سیستم، ایجاد امکانی برای کاهش تاخیر در عملکرد حافظه در زمان ولتاژ‌های متعادل و البته بهبود حاشیه فرکانس حافظه اشاره نمود.فضای ذخیره‌سازیبا تعبیه دو اسلات PCI-E با سرعت انتقال داده 64 گیگابیت بر ثانیه در مادربرد Asus Prime B560M-A، امکان بوت شدن سریع‌تر نرم‌افزارها و برنامه‌ها در سیستم برای کاربران فراهم شده و بارگذاری برنامه‌ها یا درایوهای سیستم‌عامل از سرعت بسیار بالاتری برخوردار خواهند بود.اتصالاتمادربرد Asus Prime B560M-A به طور ویژه برای پردازنده‌های نسل یازدهم بهینه شده و البته برای بهترین و سریع‌ترین اتصال کارت گرافیک به خود از اتصال PCI-E 4.0 بهره می‌برد. پهنای باند گسترده و سرعت انتقال داده بسیار بالا به هر کاربری اجازه می‌دهد تا با طراحی یک بیلد حرفه‌ای و فوق‌العاده، نگرانی‌ای از بابت بارهای سنگین پردازشی نداشته باشد.این مادربرد از پورت‌های متعدد USB از جمله پورت USB 3.2 Gen2 Type-C در قسمت پشتی مادربرد پشتیبانی می‌کند که امکان اتصال انواع لوازم جانبی حرفه‌ای به سیستم را برای شما فراهم ساخته و سرعت انتقال داده 10 گیگابیت بر ثانیه را برای شما فراهم می‌سازد.همچنین برای داشتن بهترین اتصال ممکن به وای‌فای نیز می‌توان از اسلات جذاب V-M.2 Key E (که یک اسلات عمودی است) و یک نگهدارنده کارت Wi-Fi (عرضه اختصاصی توسط ایسوس) استفاده نمود. با این اسلات، هر کاربر از انعطاف‌پذیری فوق‌العاده‌ای برای ارتقای وضعیت شبکه خود با نصب یک ماژول M.2 Wi-Fi/Bluetooth بهره‌مند خواهد شد.با مادربرد پرایم سری B560M از شرکت ایسوس، اوج ظرافت و جذابیت را در سیستم خود ببینید!شرکت ایسوس در تلاش بوده تا با مادربرد Asus Prime B560M-A، به اضافه کردن مواردی هرچند ظریف اما موثر در دریافت بهترین عملکرد فنی اهمیت دهد. در این مسیر شاهد اضافه شدن کدک‌های صوتی انحصاری که کیفیت صدای بی‌نظیری را ارائه می‌دهند تا کنترل‌های نورپردازی RGB که به شما این امکان را می‌دهند تا نمای ظاهری سیستم خود را تا حد ممکن شخصی‌سازی کنید هستیم. در ادامه به جزییات ظریف و کاربردی این مادربرد خواهیم پرداخت.صدابا ترکیبی از ویژگی‌های کاربردی و مهم به اضافه طراحی هوشمندانه سخت‌افزارهای مرتبط، برای اولین‌بار کیفیتی فوق‌العاده و کم‌نظیر از پخش صدا را دریافت خواهید کرد. با بهره‌مند شدن از قابلیت Audio Shielding، سیگنال‌های آنالوگ و دیجیتال در انتقال صدا از یکدیگر جدا می‌شوند و باعث شده تا تداخل چندجانبه در حین پخش صدا رخ ندهد. همچنین کاربران حرفه‌ای متوجه خواهند شد که با ایجاد لایه جداگانه در مسیر انتقال سیگنال‌های صوتی چپ و راست، دیگر مسیرهای صوتی با یکدیگر تداخلی نخواهند داشت. در نهایت باید به خازن‌های ممتاز ژاپنی اشاره کنیم که کیفیت صدای فوق‌العاده‌ای همراه با صدایی فراگیر و با وفاداری کامل نسبت به منبع صوتی را به تمام کاربران ارائه می‌دهند.شخصی‌سازیکاربران می‌توانند با استفاده از نرم‌افزار اختصاصی برند ایسوس یعنی Armoury Crate که به عنوان یک برنامه نرم‌افزاری مرکزی برای تمام محصولات ایسوس تعریف شده است سیستم خود را از نظر ظاهری شخصی‌سازی کنند. این برنامه با داشتن یک رابط بصری ساده و کاربردی به کاربر این امکان را داده تا نورپردازی RGB و جلوه‌های مربوط به آن را کنترل کنید. همچنین با این برنامه می‌توان کنترل تنظیمات محصولات با برند ایسوس از جمله تنظیمات صفحه‌کلید و ماوس را انجام داد. در نهایت باید بگوییم که برنامه Armoury Crate دارای ثبت محصول اختصاصی و امکانات ارتباطی است تا بتوانید تا با سایر اعضای جامعه برند ایسوس در ارتباط باشید.سایر قابلیت‌های اختصاصی مادربرد برند ایسوس سری Prime+SafeSlot Coreایسوس اقدام به بازطراحی اسلات اختصاصی +SafeSlot Core کرده است که با یک Brace یکپارچه از جنس استیل ضدزنگ تقویت شده تا از اسلات در برابر آسیب‌ها و خوردگی‌های مختلف محافظت نماید. کاور فلزی نیز با قلاب‌های مخصوص به اسلات بسته شده و کل مجموعه با نقاط لحیم متعدد و مطمئن PCB ایمن‌سازی شده تا یک پایه امن برای نصب کارت گرافیک‌ها نیز وجود داشته باشد.محافظت از قطعات و اجزای مادربرد در برابر اضافه‌ولتاژبا یک Power Design طراحی شده در سطح جهانی، شاهد محافظت تمام‌قد از مدارها باشید. ایسوس از یک طراحی منحصر به فرد با رگولاتورهای ولتاژ داخلی برای محافظت از مادربرد شما در برابر آسیب‌های ناشی ولتاژ بالا و غیرمنتظره به دلیل استفاده از منابع تغذیه ناپایدار یا بی‌کیفیت بهره می‌برد که خیال کاربر را از بابت آسیب‌های ولتاژ غیرمعمول مطمئن می‌سازد.محافظت از DRM در برابر جریان بیش از حد و نوساناتکاربران حرفه‌ای به خوبی می‌دانند که آسیب‌های ناشی از اتصال کوتاه چگونه می‌تواند به قطعات حیاتی سیستم آسیب برساند. به همین دلیل شاهد فیوزهای قابل تنظیم روی برد مادربرد هستیم که از انتقال جریان بیش از حد و اتصال کوتاه جلوگیری می‌کند. این محافظت فراتر از قسمت‌هایی مانند پورت‌های I/O به DRAM گسترش می‌یابد تا طول عمر سیستم و دوام قطعات مختلف افزایش پیدا کند.وجود پنل‌های I/O از جنس فولاد ضدزنگبا استفاده از فولاد ضدزنگ در ساخت پنل‌های I/O شاهد افزایش دوام این پنل‌ها در برابر خوردگی و هوازدگی به میزان سه برابر حالت معمول هستیم. این پنل‌ها آغشته به اکسید کروم هستند و خاصیت ضدزنگ پیدا کرده‌اند.محافظ‌های ESDبه لطف وجود محافظ‌های ESD در این مادربرد، شاهد محافظت از اجزای حیاتی این قطعه در برابر تخلیه الکترواستاتیکی خواهید بود. این محافظ‌ها آسیب ناشی از تخلیه هوا به میزان +/- 10kV و تخلیه تماس به میزان +/- 6kV را دفع می‌کنند و چینش آن‌ها در یک طراحی مناسب از مدار بوده که باعث افزایش عمر قطعات می‌شود.سازگاری مادربردهای ایسوس پرایم با بیش از 1000 دستگاه و قطعاتسری مادربردهای ایسوس پرایم از سازگاری فوق‌العاده‌ای با هزاران قطعه و دستگاه برخوردار بوده و به همین دلیل، شاهد افزایش آزادی عمل کاربران در انتخاب برندهای بیشتری برای جفت کردن قطعات مورد نظر خود با مادربردهای برند ایسوس هستیم.قطعات ایسوس بیش از 8000 ساعت آزمایش و تست را پشت سر گذاشته‌اندهر مادربرد بیش از 8000 ساعت آزمایش و اعتبارسنجی را پشت سر می‌گذارد تا برای عرضه به بازار آماده شود. مادربردهای ASUS آزمایش‌های متعددی از جمله تست سوختن، تست محیطی، تست سازگاری با سایر قطعات از برندهای دیگر و تست‌های ایمنی و نرم‌افزاری را تجربه می‌کنند. در مجموع باید بگوییم که ایسوس مرزهای استاندارد کیفیت و عملکرد امن برای محصولات تولیدی خود را جابجا کرده و تضمین می‌دهد که هر قطعه عملکردی بی‌نقص و ایمن را برای کاربران به نمایش می‌گذارد. در ادامه به تست‌ها و آزمایشاتی که هر محصول از برند ایسوس پشت سر می‌گذارد اشاره خواهیم داشت.آزمایش‌های دما و رطوبت: متخصصان با انجام آزمایش‌های مربوط به مقاومت قطعه در برابر دما و رطوبت، کیفیت قطعه تولید شده را بررسی می‌کنند.آزمایش‌های مقاومت در برابر دما و اضافه بار: متخصصان آزمایشاتی را روی قطعات ایسوس انجام می‌دهند تا اطمینان حاصل کنند که تحت بارهای پردازشی سنگین و سنگین‌ترین محاسبات، قطعات می‌توانند خنک باقی بمانند.آزمایش‌های Insertion: هر پورت و کانکتور به وفور در چرخه‌های نصب و تست، مورد بررسی و تحلیل قرار می‌گیرد.آزمایشات مربوط به دوام قطعه: تست‌های Aging برای اطمینان از برخوردار بودن قطعه از دوام لازم انجام می‌شود.آزمایشات مربوط به مصرف برق: برخوردار بودن دستگاه و قطعه از استاندارد راندمان انرژی جهانی مورد بررسی قرار می‌گیرد.آزمایشات دما و DC Margin: در این آزمایشات، سطح توانایی مادربرد برای مقابله با نوسانات ولتاژ ناشی از تغییر دما مورد بررسی قرار می‌گیرد.آزمایشات شوک حرارتی: با انجام این آزمایشات، تضمین می‌شود که دستگاه یا قطعه می‌تواند تغییرات دما را در حین حمل و نقل و جابجایی تحمل نماید یا خیر.آزمایش شوک غیرعملیاتی: با انجام آزمایشات مربوط به این زمینه، می‌توان تضمین کرد که قطعه در برابر ضربات احتمالی در حین حمل و نقل مقاوم است یا خیر.آزمایشات Burn-in: آزمایشات مربوط به این زمینه تضمین خواهند کرد که قطعه آیا عملکرد فنی بی‌نقصی ارائه می‌دهد یا خیر.آزمایشات نصب: جای‌گیری کانکتورها و پورت‌ها به طور کامل بررسی شده تا نصب یا اتصال بدون دردسر برای کاربر تضمین شود.آزمایشات سقوط: برای اطمینان از دوام قطعه پس از سقوط آن از ارتفاع‌های مختلف، آزمایش‌های مربوط به سقوط انجام می‌شود. آزمایشات Salt and Spray: با انجام آزمایشات مربوط به این زمینه از عملکرد صحیح قسمت I/O محصول، طول عمر طولانی و مقاومت در برابر زنگ‌زدگی اطمینان حاصل می‌شود.Q-LEDقابلیت Q-LED به کاربر کمک می‌کند تا در حین راه‌اندازی سیستم خود از از عملکرد صحیح و بدون نقص قطعات حیاتی و مهم از جمله پردازنده (CPU)، کارت گرافیک (GPU)، حافظه رم و هارددیسک/SSD اطمینان حاصل نماید.

مشخصات مادربرد

فرم ظاهری

Micro ATX
نورپردازی RGB

دارد
پردازنده‌های قابل پشتیبانی

پردازنده‌های نسل دهم و یازدهم اینتل
چیپست

Intel B560
سوکت

LGA 1200
نوع RAM قابل پشتیبانی

DDR4 با پیکر بندی دو کاناله
حداکثر RAM قابل پشتیبانی

128 گیگابایت
فرکانس‌های RAM قابل پشتیبانی

5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133
اسلات حافظه

4 عدد
درگاه PCIe

یک PCIe 4.0/3.0 x16 نسل دهم پردازنده اینتل: PCIe 3.0 x16 نسل یازدهم پردازنده اینتل: PCIe 4.0 x16
درگاه SATA

شش پورت SATA 6Gb/s
کانکتور M.2

اسلات اول: 2242/2260/2280 اسلات دوم: 2242/2260/2280 (با پشتیبانی از حالت‌های PCIe 3.0 x4 و SATA)
درگاه USB

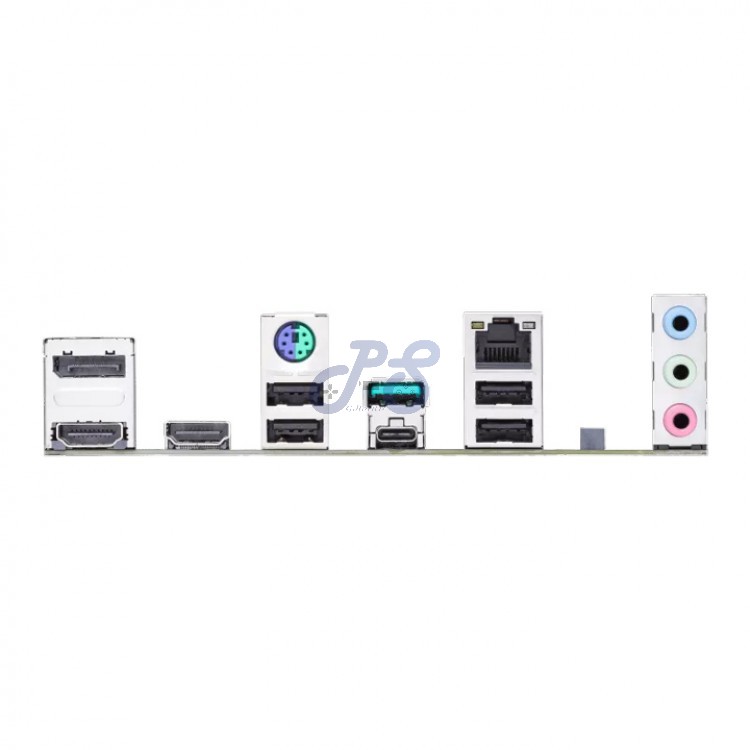

قسمت پشت مادربرد: شش پورت قسمت جلویی مادربرد: هفت پورت دو پورت USB 3.2 Gen 2 (یک پورت Type-A + یک پورت USB Type-C) چهار پورت USB 2.0 (Type-A) دو هدر USB 3.2 Gen 1 با پشتیبانی از چهار پورت اضافی USB 3.2 Gen 1 یک هدر USB 2.0 با پشتیبانی از دو پورت USB 2.0 یک هدر USB 2.0 با پشتیبانی از یک پورت USB 2.0
درگاه Thunderbolt

ندارد
درگاه PS/2

دارد - یک پورت ترکیبی برای ماوس و کیبورد
پشتیبانی از RAID

ندارد
کانکتور برق اصلی

24 پین
کانکتور برق پردازنده

یک کانکتور برق هشت پین 12 ولت
کانکتور برق کارت گرافیک

ندارد
کلیدها

ندارد
BIOS

128Mb Flash ROM, UEFI AMI BIOS
چیپست صدا

ندارد
کانال‌های صوتی

ندارد
توضیحات شبکه

Intel® 1 GbE
ارتباط بی سیم

ندارد
وای فای

ندارد
درگاه HDMI

یک درگاه HDMI 1.4
درگاه Display

1.4
درگاه DVI

ندارد
درگاه VGA

ندارد
سیستم عیب یابی

Q-LED
